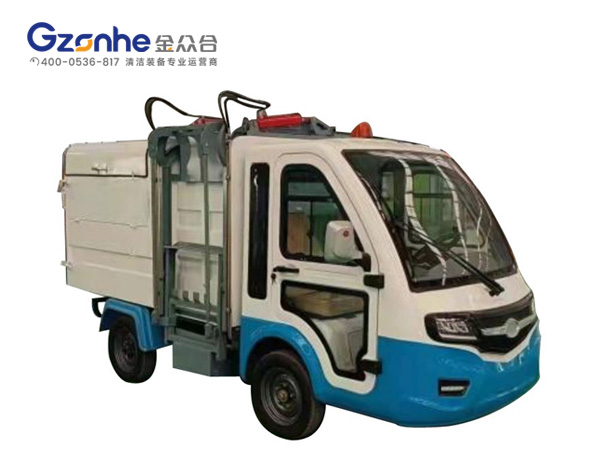

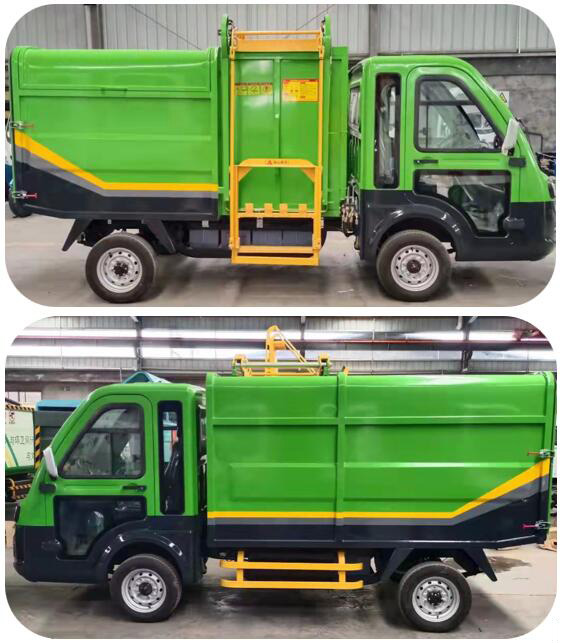

电动四轮垃圾翻桶车ZH-4QY-FTA


型号:ZH-4QY-FTA

一、电器配置

电池

6V220Ah*12只

电机

72V5.5Kw直流串励电机

控制器

72V400A

充电机

72V30Ah

二、车身配置

车身材质

高强度钢板一体冲压成型

挡风玻璃

夹胶钢化玻璃

顶棚

同车身材质

座椅

防水皮革发泡座椅

仪表台

工程塑料仪表台

后视镜

大视野可调节外后视镜

灯光及信号

前大灯、前后转向灯、刹车灯、电喇叭、语音喇叭、警示灯

车厢

底板

镀锌板

半密封/全密封箱体

全密封箱体

工具箱

钢板焊接工具箱

车身工艺

整体冲压成型车身、酸洗磷化电泳烤漆工艺

三、其他配置

车架

高强度碳钢方管焊接车架

前桥/后桥

全浮载重前桥/后桥

前/后悬挂

前钢板弹簧+阻尼器/加重后弹簧钢板

轮胎

165/70R13

制动系统

前后液压制动(带电子真空助力)、手拉钢索驻车制动

转向系统

循环球式输出转向器+方向盘转动(带EPS方向助力)

动力单元

72V0.8Kw外接式动力单元

挂桶机构

多路阀控制

驱动系统

无级变速

污水装置

箱体底部防污水渗漏设计

车漆

蓝分白

车门

整体冲压钢制车门

四、可选配置

车厢

封闭镀锌板后箱体、封闭不锈钢后箱体

其他

颜色、箱体参数可根据客户要求定制

五、车辆技术参数

外形尺寸(长*宽*高)(mm)

3850*1500*2150

车厢尺寸(长*宽*高)(mm)

2200*1350*1300

额定乘员(人)

2

轮距(mm)

前轮距:1215

后轮距:1220

轴距(mm)

1880

续驶里程(km)

80Km

大行驶速度(km/h)

35

大爬坡度(%)

15

小转弯半径(m)

4

小制动距离(m)(空载v=20km/h)

4

小离地间隙(mm)

250

整备质量(kg)

1640

额定载荷(kg)

1000

容积(m³)/装桶个数(个)

3m³

车厢翻转角度(°)

45

车厢上升时间(s)

11

车厢下降时间(s)

10

充电时间(h)

8-10

能耗(kwh)

21

六、车辆性能及优势

1)驾驶室:采用半封闭或全封闭游艇玻璃钢/钣金钢制驾驶室,一次冲压成型,坚固耐腐蚀,新颖美观,不易变形损坏。

2)电控系统:采用高频PWM斩波技术,静音运行,启动延时、倒车减速、防电磁干扰、防飞车等安全功能。

3)底盘:大尺寸横截面型材设计主纵梁,无缝钢管横梁连接,具有良好的承载性能和可靠强度及扭转性能。

4)箱体:四周侧板采用1.2mm不锈钢板/(镀锌钢板),底板采用1.5mm厚不锈钢板。箱体底部四周80mm上折满焊密封,尾门270°单侧打开,四周胶条密封设计,保证作业转运过程中不滴漏污水,可有效防止垃圾二次污染。

5)液压升降:采用吊拉式一体焊接成型双大臂机构,提升轨道采用8#槽钢,双弧叉形轨道一体成型设计,确保实现双轮精准进入轨道,拉杆采用    Φ38*3圆管,两端M20螺纹长度可自行调节,确保能夹紧垃圾桶,保证240L、120L垃圾桶均可吊装使用。

6)此车可吊装16-18桶240L、120L标准垃圾桶,主要适用于中心城区、小区、广场、城镇等垃圾收集运输作业。

7)注:颜色箱体参数可根据客户要求定制
