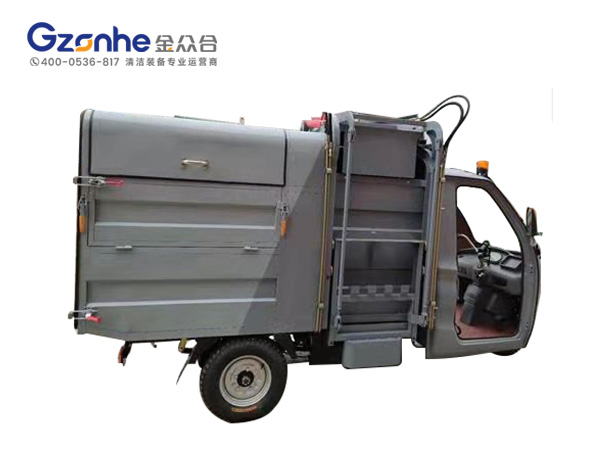

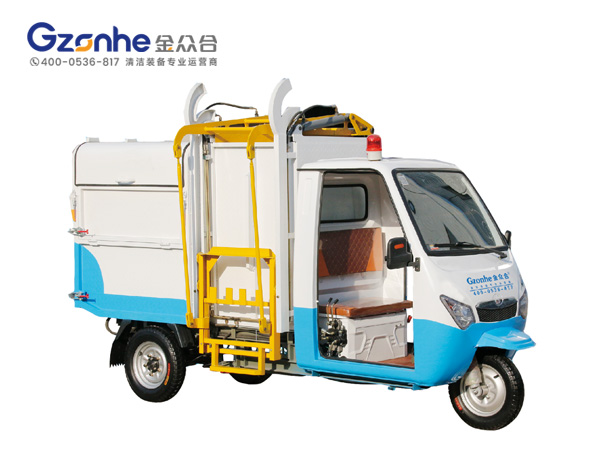

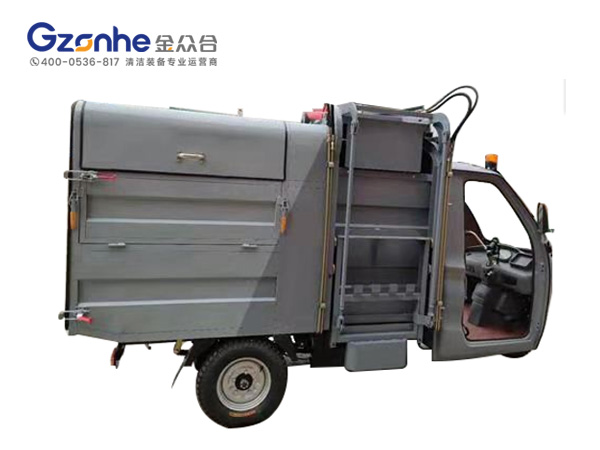

电动三轮垃圾翻桶车ZH-3QY-FT4.2F


序号	项目	参数
1	车厢容积	4.2立方
2	电机功率	72V3000W
3	控制器	72v36管双模控制器
4	电池	72v100A
5	大爬坡度	≥15°
6	额定载重	1000kg
7	轮胎规格	前轮4.50-12 后轮5.00-12
8	减震系统	Φ43双肩外簧减震+板簧
9	车厢材质	铁质
10	升降结构	液压自装卸式
11	时速	低速15km/h 高速35km/h
12	制动系统	脚踏后轮油鼓刹，手刹机械驻车
13	整车尺寸	3730mm1350mm2200mm（偏差±50）
14	车厢尺寸	2330mm1350mm1350mm（偏差±50）
15	车厢材质结构	车厢前后及左右侧板采用1.5mm冷轧板，底板厚度1.8mm。≥8公分做防水密封处理。
16	驾驶室材质及灯具	钢制结构，安全驾驶室采用模具冲压成型冷板材质，前一体化嵌入式LED大灯，注塑仪表工作台，带雨刮器，警示灯，驾驶室内脚踏板采用皮革板，平整踏板。
17	翻桶轨道材料和结构	主轨道为8号槽钢，挂桶器导向轮内置滚针轴承或自润滑油套轴承。
18	翻桶装置固定方式	挂桶轨道固定在车厢上，吊桶和翻桶机构和车厢采用分体连接的方式。
19	翻桶装置	置式双油缸，配合吊拉式10mm铁板对称吊架。翻桶角度≥138°确保垃圾清倒干净。
20	挂桶要求	与国标240升垃圾桶配套。
21	翻桶机构	旋转大轴外径34mm内径24mm无缝钢管轴，大轴支撑压盖为国标6#槽钢。
22	翻桶吊杆机	有防变形保护装置，吊杆上下端固定销轴为8.8级。
23	液压动力单元	采用72V直流电机与油泵一体化连接。
24	油缸类型配置	翻桶器双作用单行程双油缸，车厢举升双作用单行程底端固定油缸。
