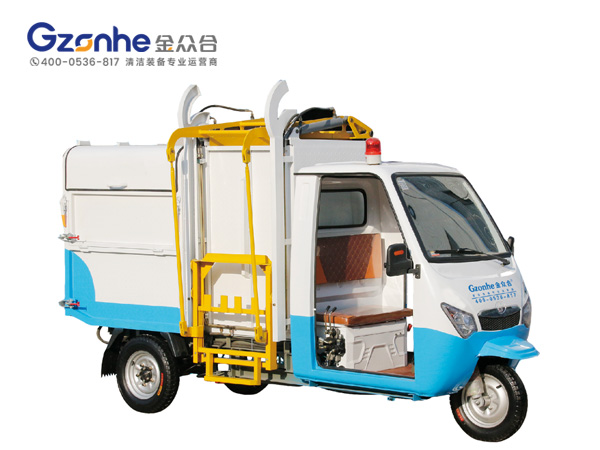

电动三轮垃圾翻桶车ZH-3QY-FT4.5F


1、整车尺寸(长X宽X高)mm

3840X1480X2180(含吊桶机构)(允许偏离±50mm)

2、车厢尺寸(长X宽X高)mm

2300X1400X1400(±10mm)

3、载重量  kg

1000

4、整备质量   kg

1120

5、车厢有效容积m³

≥4.5m³

6、时速 km/h

低速≤15,高速≤35

7、续航里程km

80km

8、单只电池容量、数量

雷克牌180型水电池,6只

9、标准电压 V

72

10、行走电机功率 w

3000W

11、液压电机功率w

800W

12、液压油泵噪音

≤100db

13、车厢升降时间s

≤13

14、翻桶起升时间s(空桶)

≤15

15、翻桶下降时间s(空桶)

≤10

16、轮胎尺寸及要求

朝阳轮胎前轮4.50-12后轮5.00-12

17、前减震

内外簧油压伸缩管式前减震器

18、前转向套管结构

方向轴套管管壁厚5 mm套管

★19、车厢材质结构

车厢前后及左右侧板采用1.5mm花纹板,底板为1.5mm厚不锈钢板三侧80mm折边密封焊接,做防水密封处理。

20、密封方式及搭扣

车厢有盖后门装有密封胶条,防止污水泄漏,搭扣为可调节收紧搭扣。

★21、电控系统

采用72V36管双模智能控制器。

22、控制行走方式

转把

23、驾驶方式

方向把式

24、刹车系统

车辆采用脚刹液压制动系统,误操作断电系统

25、制动方式

液压鼓式+手

26、驾驶室材质及灯具

钢制结构,安全驾驶室采用模具冲压成型冷板材质,前一体化嵌入式LED大灯,注塑仪表工作台,带雨刮器,警示灯,驾驶室内脚踏板采用皮革板,平整踏板。

27、驾驶室结构

整体冲压驾驶室(可选配驾驶室门)。

28、车厢门、厢盖

上开式后门往箱体左侧270°打开,翻桶器一侧设有侧上门,箱盖采用1.2mm冷轧板。上盖开启方式为翻桶器一侧上开式,厢门采用双调节式锁扣。

29、线束总成线排线方式

高低压双线路:高温线高压10平方,低压1平方

★30、驱动桥

采用载重无链条带高低速货车式后桥:大直径刹车鼓,直径30mm加粗半轴,液压鼓式刹车。

★31、后减震

采用主、辅弹簧钢板主簧10片副簧4架。

32、油管布局方式

翻桶器轨道上采用钢制高压油管和软管压制对接,并用专用管夹固定。

33、挂桶器限位方式

挂桶器下落到底有限位销。

34、液压控制阀

采用两联一体机械控制阀带联动开关:控制阀装在驾驶室后包围侧面。

35、液压控制阀控制方式

液压控制阀带联动开关与油泵同步工作。

★36、翻桶轨道材料和结构

主轨道为8号槽钢,挂桶器导向轮内置滚针轴承或自润滑油套轴承。

★37、翻桶装置固定方式

挂桶轨道固定在车厢上,吊桶和翻桶机构和车厢采用分体连接的方式。

★38、翻桶装置

上置式双油缸,配合吊拉式10mm铁板对称吊架。翻桶角度≥138°确保垃圾清倒干净。

39、挂桶要求

与国标240升垃圾桶配套。

40、挂桶上盖拉杆

为可调节固定式。

★41、翻桶机构

旋转大轴外径34mm内径24mm无缝钢管轴,大轴支撑压盖为国标6#槽钢。

42、翻桶吊杆机

有防变形保护装置,吊杆上下端固定销轴为8.8级。

43、液压动力单元

采用72V直流电机与油泵一体化连接。

★44、车架材质

大梁采用国标8#槽钢,并做阴极电泳防腐防锈处理。

45、大爬坡度

≥15°。

46、电池组摆放方式

翻桶器对向顺列式左边平衡配重式摆放

★47、油缸类型配置

翻桶器双作用单行程双油缸,车厢举升双作用单行程底端固定油缸。

48、油管线路布局方式

布置在车架侧面,不在车架底面,防止行驶中被路面上异物拌断。

其他参数:

★1、采用知名品牌厂家液压油缸,配置管路防爆系统,确保举升、挂桶安全。

2、车架钢制部件应经过严格的阴极电泳环保烤漆处理。

3、为防止车辆在装卸垃圾过程中发生后翻事故,车辆重心需保持在合理区间。
